一、實現指標

粉塵塵捕集率：＞99.99％

排放濃度：≤30 mg/Nm³

崗位濃度：≤10 mg/Nm³

二、除塵器簡介

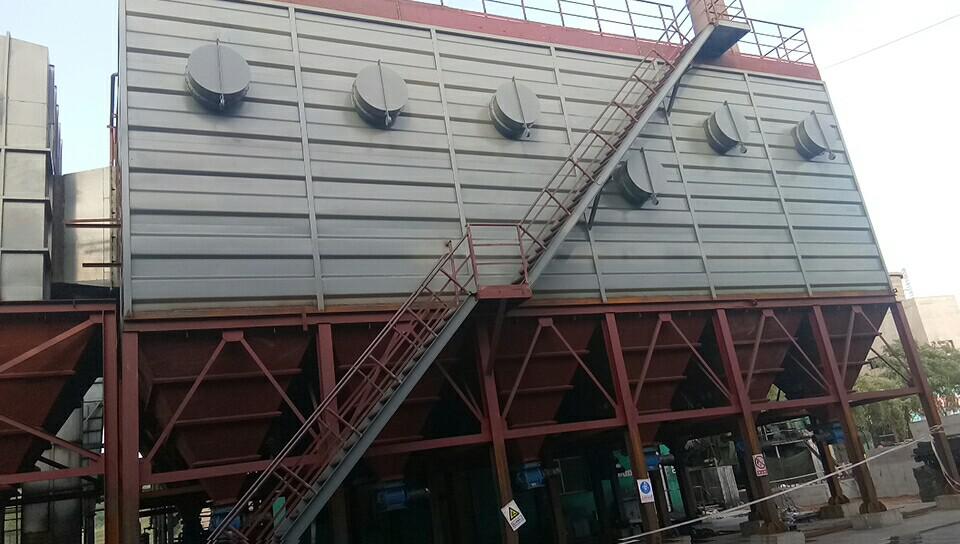

我公司綜合機械反吹袋式除塵器和長袋低壓脈沖袋式除塵器及在線清灰脈沖袋式除塵器等長袋脈沖除塵器的有關技術并借鑒國外先進技術推出的WYPC系統在線清灰脈沖布袋除塵器。該除塵器是一種處理風量大、過濾風速低、清灰效果好、除塵效率高、運行可靠、維護方便、占地面積小的單元組合式除塵設備。模塊式生產，質量穩定。廣泛應用于電力、冶金、建材、化工等行業的鍋爐煙氣除塵及物料回收、粉塵治理。

經過廣泛分析國內外針對燃煤鍋爐煙氣除塵技術和除塵器配套設備質量，在WYPC型在線清灰低壓脈沖除塵器成熟技術基礎上，我們增加了一系列的保護和檢測系統，完整地設計出礦業專用的WYPC型布袋除塵器。

三、布袋除塵器的技術要求

1) 除塵器采用露天布置，按7度地震烈度設防，并考慮防雨、防凍、防風;

2) 要求除塵器出口含塵濃度≤30mg/Nm³

3) 通過除塵器煙氣溫度為≤150℃;

4) 布袋除塵器采用單列多室布置;

5) 采用壓縮空氣脈沖噴吹方法,脈沖閥進口;

6) 除塵器濾袋采用耐高溫PPS濾料，以保證使用壽命;

7) 塵器灰斗容積按貯存12小時灰量設計，并設高低料位計。

8) 采用PLC自動控制，當自動控制發生事故時，可手動控制。

9) 除塵器使用電源為380/220V，允許電壓在±10%變化。

四、布袋除塵器工作原理

除塵器主要由上箱體、中箱體、灰斗、進風均流管、支架濾袋及噴吹裝置、卸灰裝置等組成。含塵氣空氣從除塵器的進風均流管進入各分室灰斗，并在灰斗導流裝置的導流下，大顆粒的粉塵被分離，直接落入灰斗，而較細粉塵均勻地進入中部箱體而吸附在濾袋的外表面上，干凈氣體透過濾袋進入上箱體，并經各在線閥和排風管排入大氣。隨著過濾工況的進行，濾袋上的粉塵越積越多，當設備阻力達到限定的阻力值（一般設定為1500Pa）時，由清灰控制裝置按差壓設定值或清灰時間設定自動關閉一室在線閥后，按設定程序打開電控脈沖閥，進行停風噴吹，利用壓縮空氣瞬間噴吹使濾袋內壓力聚增，將濾袋上的粉塵進行抖落（即使粘細粉塵亦能較徹底工清灰）至灰斗中，由排灰機構排出。

五、除塵器結構特點

我公司推出的鍋爐用WYPC型長袋在線脈沖除塵器運用了許多專有技術，這些專有技術得到了各設計院、專家的認同。

1) 在線清灰、在線檢修技術的運用：解決了布袋除塵器清灰時二次揚塵問題，實現了除塵器的不停機檢修功能。

2) 電磁脈沖閥運用技術：低壓、高效、長壽命膜片電磁脈沖閥的運用，使布袋除塵器的清灰方式得到徹底的改變。

3) 檢測、監控技術的運用：針對除塵器使用特點，除塵器運行壓力檢測、運行設備故障檢測、等先進的監控設備。

4) PLC可編程控制器的應用，保證了除塵器作為電廠主要運行設備的操控自動化。

一系列進技術的運作，保證了我公司生產的除塵器擁有不錯的技術、不錯的價格性能比、極高的市場競爭能力。

在除塵器部件結構方面，我們投入了巨大的精力，各部件結構的設計力求完美、可靠、先進：

①　WYPC型系列在線清灰低壓長袋脈沖除塵器是模塊式生產的、單元組合式除塵機組，各單元過濾面積，袋長可根據實際需要調整，并通過單元數量的改變來適應所需要的過濾風量。

②　WYPC型在線清灰低壓長袋脈沖除塵器為外濾式除塵器，即含塵氣體在濾袋外，潔凈空氣在濾袋內，袋口向上。清灰功能利用差壓或定時、手動功能控制在線閥關閉清灰倉室，啟動脈沖噴吹閥噴吹，使濾袋徑向變形，拌落灰塵。除塵器同時具有在線檢修功能。

③　本除塵器采納了大風量、低風速的設計理念。除塵器實際靜過濾過濾風速選用不超過1.0m/min，在設備出廠前，對噴吹系統待主要部分，進行預組裝，以保證質量。

④　除塵器花板采用數控沖壓方法加工花板孔，保證了花板及花板孔的形位公差要求。

⑤　采用了氣流二次分配方法，讓含塵氣流通過導流管、進風分配系統進入過濾區，保證了單元進風的均勻與和順，以提高過濾面積利用率及濾料使用壽命。

⑥　除塵器采用了薄板型提升閥（主要部件采用進口進件）并在進風口安裝了手動切換閥。提升閥由氣缸控制，結構簡單、可靠、啟閉速度快，關閉時能達到零泄露要求，通過PLC能控制一個或多個同時工作，關閉一個或多個倉室用于在線清灰、在線檢修。在線閥及手動切換閥關閉時，能確保該倉室的完全在線，實現了除塵器工作狀態下的單倉檢修。（手動切換閥亦可兼作調節進風量之用）提升閥上的限位裝置可使操作人員及時檢測其運行狀況。

⑦　除塵器采用在線清灰方式，通過對在線閥和進風口手動調節閥的操作，可使除塵器單倉完全在線，從而方便除塵器工作狀況下的不停機檢修。

⑧　濾袋上端采用了彈簧漲圈形式，密封性能好，換袋快捷。僅需1-2人就能通過機頂便掀式頂蓋進行換袋操作。

⑨　袋籠采用園型（10根筋）結構，頂部輥裝：“η”形冷沖壓短管，用于保證袋籠的垂直及保護濾袋口在噴吹時的安全。袋籠采用碳鋼材料，表面鍍鋅處理。避免了除塵器工作一段時間后籠骨表面銹蝕與濾袋黏結，保證了換袋順利，同時減少了換袋過程中對布袋的損壞。

⑩　除塵器采用便掀式頂蓋，設有脈沖閥防雨棚、排水設施、檢修扶梯平臺，灰斗和卸灰閥的連接法蘭上檐設計有突出部分，避免了雨水損壞密封材料。各頂設施的設計采用人性化理念，保護除塵器頂部裝置、方便人員檢修、使用和管理。

?　除塵器控制系統采用PLC控制，可自動集中控制除塵系統的全部設備；脈沖清灰自動控制采用差壓及定時兩種控制方式。

?　除塵器所有鋼材分加工前和涂裝前兩次機械拋丸除銹。
