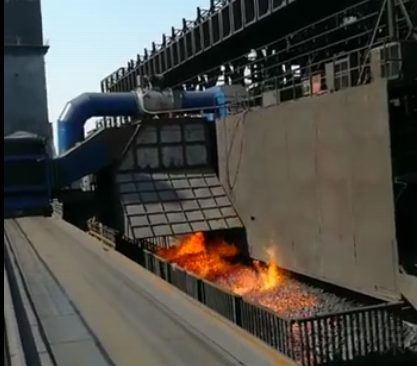

焦化廠焦?fàn)t焦側攔焦車除塵器地面站包括連接管道、非常閥門、低壓脈沖式袋式除塵器、壓縮空氣系統、輸灰系統、通風機組和煙囪等組成。
1連接管道
設備與設備間的連接管道。
2非常閥門
（氣動閥門）一個，安裝在除塵器進口處。
非常閥 用途及工作要求：作為兩次除塵之間啟閉冷風管道所用，即除塵風機高速運轉，本閥關閉；除塵風機低速運轉，本閥開啟；另當進入滅火冷卻器的氣流超溫時，本閥開啟，系統混入冷風。
開、閉時間：均為7.5秒；配帶開閉限位開關，并有信號輸出；此閥動作范圍開閉，不作調節用；每10～15min開、閉一次，要求充分考慮其靈活耐用。
3滅火式冷卻器
用途：設置在除塵地面站內，用于降低出焦時的煙氣溫度，使進入除塵器的煙氣溫度低于120℃，保證了除塵器的正常使用。同時，具有去除火星和預除塵的作用。
構成及工作原理
滅火式冷卻器要由箱體、灰斗、冷卻板、進、出風管、卸灰裝置、支架等組成。焦?fàn)t出焦時產生的高溫?zé)煔猓诔龎m風機的作用下，由管道進入滅火式冷卻器中，穿過冷卻器板組，在慣性碰撞、重力沉降的作用下，使煙氣中大顆粒及火星類物質直接進入灰斗，并在冷卻板的作用下，煙氣溫度得以迅速降低，由高溫降至120℃以下。從而保證了除塵器的正常使用。出焦完成后，風機低速運轉時，管路旁通非常閥開啟，使室外空氣進入滅火式冷卻器中，由于該氣體溫度較低，可將冷卻板組蓄積的熱量帶入除塵器中，使除塵器保持一定的溫度。同時，也使冷卻板的溫度得到降低，為下一次的除塵冷卻做好準備。
（1）處理風量：26-28萬m3/h。1個倉，冷卻面積800m2。
（2）含塵氣體入口工作溫度：>180℃；
氣體出口工作溫度：<120℃。
性能要求
（1）滅火式冷卻器可連續清灰；要求清灰時間、清灰間隔和清灰的周期可根據用戶實際需求調節；
（2）電源為380V/220V，50Hz
（3）集中控制和就地控制。
4阻火型低壓脈沖式袋式除塵器
除塵器主要技術設備參數（LCM-5160）
序號 | 項 目 | 單 位 | 參 數 |
1 | 處理氣量 | m3/h | 260000-280000 |
2 | 入口煙氣含塵濃度 | g/m3 | 5~10 |
3 | 出口粉塵濃度 | mg/ Nm3 | <30 |
4 | 本體阻力 | Pa | ≤1500 |
5 | 全過濾速度 | m/ min | 0.84-0.90 |
6 | 凈過濾速度 | m/ min | 0.92-0.98 |
7 | 有效過濾面積 | m2 | 5160 |
8 | 除塵效率 | % | ≥99.9 |
9 | 除塵器本體漏風率 | % | ≤2% |
10 | 除塵器本體耐壓強度 | Pa | －8000 |
11 | 濾袋規格 | mm | φ165×6000 |
12 | 濾袋數量 | 個 | 1680 |
13 | 濾袋材質 | / | 防靜電聚脂針刺氈 |
14 | 濾袋厚度 | mm | 1.5 |
15 | 除塵器過濾方式 | / | 外濾 |
16 | 濾袋正常連續使用溫度 | ℃ | 120 |
17 | 濾袋的使用壽命 | 年 | 1-2 |
18 | 濾袋清灰方式 | / | 脈沖噴吹 |
19 | 清灰氣源品質 | / | 無油無水 |
20 | 清灰氣源設備參數 | Mpa | 0.3-0.6 |
21 | 脈沖閥數量 | 只 | 120 |
22 | 脈沖閥使用壽命 | 萬次 | 大于100 |
23 | 脈沖閥型號規格 | / | 3″ |
24 | 灰斗數量 | 個 | 12 |
6.2.5壓縮空氣系統
壓縮空氣由甲方供至儲氣罐進口。
6.2.6輸送系統
設置刮板輸送機把除下的灰定期用拉灰車運走。
6.2.7通風機組
用途：設置在除塵地面站內，高、低速間隔運行；高速運轉時，將經除塵器除塵后的煙氣送入煙囪；低速運轉時，從非常閥吸入室外常溫空氣，為下一次除塵作好準備。
風機技術要求
輸送物料名稱：含塵空氣（含塵量：<100mg/m3〉）溫度：-10℃～110℃
80℃（工況）時含塵空氣流量：26-28萬m3/h；風壓：6000 Pa
風量允差：+10％～0；風壓允差：+5％～0
風機每10~15min高低速轉換一次。
風機系統設置抗震防震措施。
除塵風機機組性能要求：
（1）除塵風機結構形式：離心式；
（2）風量調節方式：采用高壓變頻調速；
風機軸承：滾動軸承。
風機軸承冷卻方式：水冷，供水溫度≤33℃，供水接點壓力：0.15~0.3Mpa.
風量允許偏差：+5%，0%；風壓允許偏差：+5%，0%
（3）除塵風機機組在運轉中允許噪聲：≤85dB（A）
（4）風機軸承冷卻水采用循環水，進水溫度為30℃，進水壓力為0.4MPa
（5）運轉制度：常年連續運轉。
電動機（一臺）
電壓等級：10kV，50Hz 。功率：800KW/6級電機。
形式：全封閉自冷式（YKK型電機），電機防護等級：IP54；絕緣等級：F；電動機主出線盒防護等級：IP54。
6.2.8煙囪
設置煙囪一個，直徑φ2800，并設計有監測平臺和監測孔、檢查人孔等，由鋼板焊接而成。
